کابل کواکسیال یکی از قدیمیترین و درعینحال کاربردیترین انواع کابلها در صنعت برق، مخابرات و سیستمهای تصویری است. با وجود توسعه فناوریهایی مانند فیبر نوری و کابل شبکه، کابل کواکسیال همچنان در بسیاری از پروژههای ساختمانی، صنعتی و ارتباطی نقش کلیدی دارد.
در این مقاله، کابل کواکسیال را بهصورت کامل و کاربردی بررسی میکنیم؛ از ساختار و انواع آن گرفته تا موارد استفاده، مزایا، محدودیتها و نکات مهم انتخاب کابل مناسب. این محتوا با هدف پاسخ دقیق به نیاز کاربر آماده شده است.
معرفی کابل کواکسیال

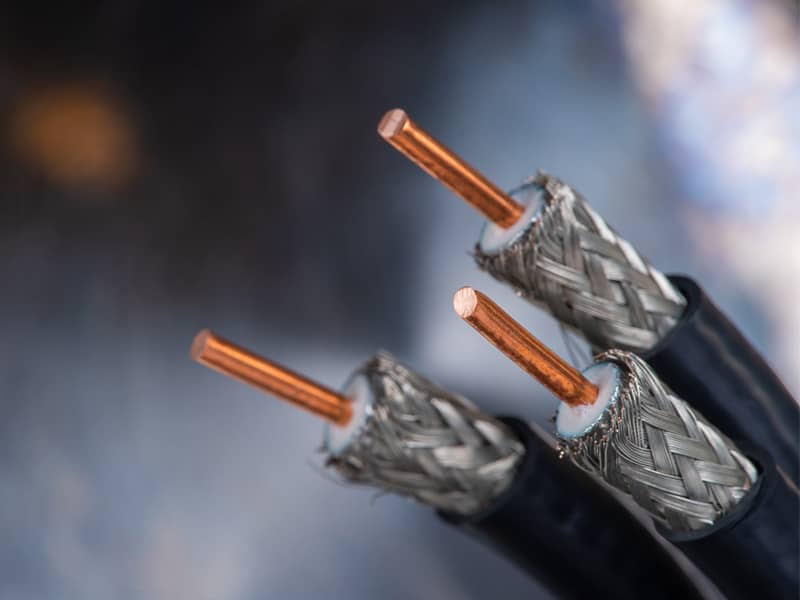

کابل کواکسیال (Coaxial Cable) کابلی است که برای انتقال سیگنالهای الکتریکی با فرکانس بالا طراحی شده و ساختار آن بهگونهای است که هادی مرکزی و لایه محافظ اطراف آن روی یک محور مشترک قرار دارند. همین ویژگی «هممحوری» باعث کاهش شدید نویز، تداخل الکترومغناطیسی و افت سیگنال میشود.
کابل کواکسیال بیشتر برای انتقال سیگنال تصویر، صدا و امواج RF استفاده میشود و در سیستمهایی به کار میرود که پایداری و کیفیت سیگنال اهمیت بالایی دارد.

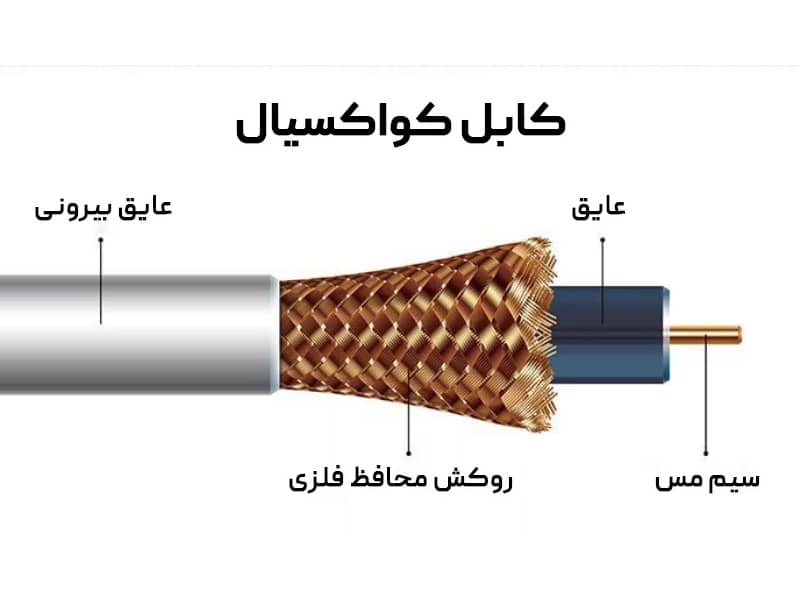

ساختار کابل کواکسیال
کابل کواکسیال از چهار بخش اصلی تشکیل شده است:
هادی مرکزی
این بخش وظیفه انتقال سیگنال را دارد و معمولاً از مس خالص یا آلومینیوم با روکش مس ساخته میشود. هرچه خلوص و کیفیت هادی بالاتر باشد، افت سیگنال کمتر خواهد بود.
عایق دیالکتریک
لایهای عایق که اطراف هادی مرکزی قرار میگیرد و فاصله الکتریکی یکنواختی با شیلد ایجاد میکند. این لایه نقش مهمی در کنترل امپدانس کابل دارد.
شیلد یا محافظ
شیلد معمولاً از فویل آلومینیومی، بافت مسی یا ترکیب هر دو ساخته میشود و از ورود نویزهای محیطی و تداخل الکترومغناطیسی جلوگیری میکند.
روکش نهایی
لایه بیرونی کابل که وظیفه محافظت فیزیکی و محیطی را بر عهده دارد و بسته به محل استفاده میتواند مقاوم در برابر رطوبت، حرارت یا اشعه UV باشد.
انواع کابل کواکسیال
کابلهای کواکسیال بر اساس مشخصات فنی و کاربرد به انواع مختلفی تقسیم میشوند:
کابل RG59
این نوع کابل بیشتر در سیستمهای دوربین مداربسته آنالوگ و HD استفاده میشود و برای متراژهای کوتاه مناسب است. انعطافپذیری بالایی دارد اما افت سیگنال آن نسبت به مدلهای قویتر بیشتر است.
کابل RG6
رایجترین نوع کابل کواکسیال برای آنتن تلویزیون، آنتن مرکزی و ماهواره. افت سیگنال کمتر، شیلد قویتر و عملکرد بهتر در فرکانسهای بالا از ویژگیهای آن است.
کابل RG11
این کابل برای مسیرهای طولانی طراحی شده و کمترین افت سیگنال را دارد. معمولاً در پروژههای بزرگ، آنتنهای مرکزی با متراژ بالا و کاربردهای صنعتی استفاده میشود.
کابل کواکسیال 50 اهم
بیشتر در تجهیزات مخابراتی، رادیویی، سیستمهای RF و آزمایشگاهی کاربرد دارد. استفاده از این کابل در سیستمهای تصویری توصیه نمیشود.
کابل کواکسیال 75 اهم
استاندارد رایج برای سیستمهای صوتیتصویری، تلویزیون، ماهواره و دوربین مداربسته. بیشتر کابلهای مصرفی ساختمانی در این دسته قرار میگیرند.

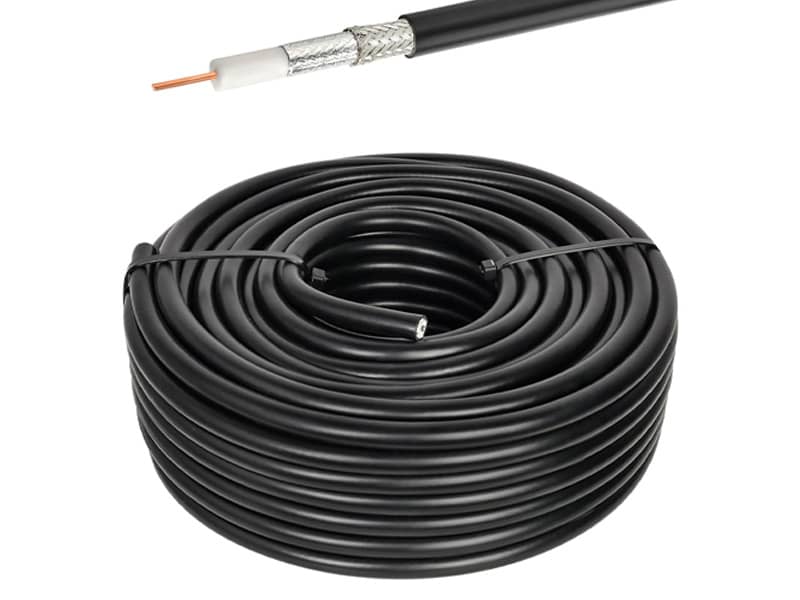

موارد استفاده کابل کواکسیال
این کابل در کاربردهای متنوعی استفاده میشود، از جمله:
-
سیستم آنتن مرکزی ساختمان
-
تلویزیون و گیرندههای دیجیتال
-
دوربینهای مداربسته آنالوگ و HD
-
سیستمهای ماهوارهای
-
تجهیزات رادیویی و مخابراتی
-
برخی کاربردهای صنعتی و نظامی
در محیطهایی که نویز الکترومغناطیسی بالاست یا فاصله انتقال قابل توجه است، این کابل انتخابی مطمئن محسوب میشود.
مزایای کابل کواکسیال
کابل کواکسیال بهدلیل ساختار خاص خود، سالهاست که در سیستمهای تصویری و مخابراتی مورد استفاده قرار میگیرد. طراحی هممحور هادی مرکزی و شیلد باعث میشود این کابل در شرایطی که نویز محیطی بالاست یا کیفیت سیگنال اهمیت دارد، عملکرد پایداری داشته باشد.
-
مقاومت بالا در برابر نویز و تداخل
-
پایداری سیگنال در مسافتهای نسبتاً طولانی
-
عملکرد مناسب در فرکانسهای بالا
-
نصب ساده و شناختهشده برای مجریان
-
طول عمر بالا در صورت استفاده از کابل باکیفیت
معایب کابل کواکسیال
با وجود مزایای این نوع کابل، مانند هر نوع کابل دیگری، کابل کواکسیال نیز در کنار مزایا، محدودیتهایی دارد که آگاهی از آنها به انتخاب درست کمک میکند.
-
قطر و وزن بیشتر نسبت به کابل شبکه
-
انعطافپذیری کمتر در برخی مدلها
-
محدودیت در انتقال دیتا نسبت به فیبر نوری
-
عدم مناسب بودن برای شبکههای مدرن پرسرعت
جدول جامع انواع کابل کواکسیال، کاربرد و ویژگیها
| نوع کابل کواکسیال | امپدانس (اهم) | کاربرد اصلی | متراژ پیشنهادی | میزان افت سیگنال | توضیحات کاربردی |
|---|---|---|---|---|---|
| RG59 | 75 اهم | دوربین مداربسته آنالوگ و HD | کوتاه (تا حدود 100 متر) | متوسط | مناسب پروژههای کوچک؛ انعطافپذیر اما برای مسیرهای بلند توصیه نمیشود |
| RG6 | 75 اهم | آنتن تلویزیون، آنتن مرکزی، ماهواره | متوسط تا بلند | کم | رایجترین کابل کواکسیال ساختمانی با تعادل مناسب بین قیمت و کیفیت |
| RG11 | 75 اهم | آنتن مرکزی با متراژ بالا، پروژههای بزرگ | بلند (بالای 200 متر) | بسیار کم | قطر بیشتر و نصب سختتر؛ مناسب مسیرهای طولانی بدون تقویتکننده |
| کواکسیال 50 اهم | 50 اهم | تجهیزات مخابراتی، رادیویی، RF | بسته به کاربرد | کم | مخصوص سیستمهای تخصصی؛ برای تصویر و تلویزیون مناسب نیست |
| کواکسیال شیلد دوبل | معمولاً 75 اهم | محیطهای نویزی | متوسط تا بلند | کم | محافظت بالا در برابر نویز و تداخل الکترومغناطیسی |
| کواکسیال با هادی مس خالص | 75 اهم | پروژههای حساس تصویری | متغیر | حداقل | کیفیت سیگنال بهتر و طول عمر بالاتر نسبت به کابل CCS |
| کواکسیال CCS (آلومینیوم با روکش مس) | 75 اهم | مصارف عمومی و اقتصادی | کوتاه تا متوسط | بیشتر | قیمت پایینتر؛ مناسب پروژههای غیرحساس |
تفاوت کابل کواکسیال با کابل شبکه و فیبر نوری
کابل کواکسیال برای انتقال سیگنالهای تصویری و RF طراحی شده، در حالی که کابل شبکه برای انتقال داده در شبکههای کامپیوتری و فیبر نوری برای انتقال اطلاعات با سرعت بسیار بالا و بدون نویز استفاده میشود.
انتخاب نوع کابل کاملاً به نوع کاربرد، فاصله، حساسیت سیگنال و بودجه پروژه بستگی دارد.
نکات مهم در انتخاب کابل کواکسیال
برای انتخاب کابل مناسب، به این موارد توجه کنید:
-
جنس هادی (مس خالص یا آلومینیوم روکشدار)
-
نوع و تراکم شیلد
-
امپدانس متناسب با کاربرد
-
متراژ مسیر و میزان افت مجاز
-
کیفیت روکش متناسب با شرایط محیطی
در پروژههای ساختمانی و صنعتی، انتخاب کابل بیکیفیت میتواند باعث نویز تصویر، قطعی سیگنال و افزایش هزینههای تعمیر و نگهداری شود.
جمعبندی
کابل کواکسیال همچنان یکی از گزینههای قابلاعتماد برای انتقال سیگنالهای تصویری و فرکانس بالا است. شناخت دقیق انواع کابل کواکسیال، موارد استفاده و تفاوتهای آنها، به انتخابی فنی و اقتصادی منجر میشود.
